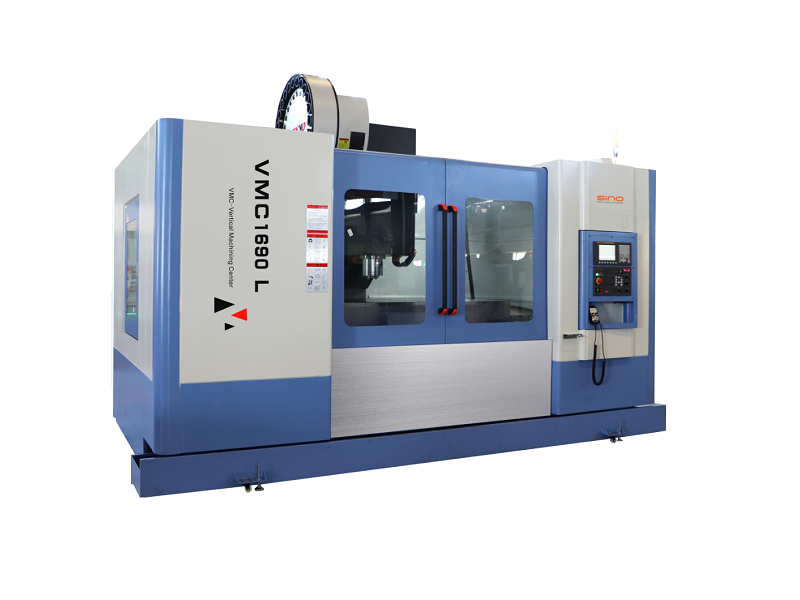

VMC1690L立式加工中心本機型采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。該機床結構剛性好，承載大，抗振性好，主軸輸出扭矩大，適應于鑄鐵、鋼、合金鋼、鈦合金機架、箱體、腔體等重型復雜零件的粗精加工。工件一次裝夾，可完成銑削、鏜孔、鉆孔、攻絲、锪孔、鉸孔等多工序加工。機床采用床身式結構，合理布筋、薄壁多筋結構，更提高了鑄件的單位質量剛度，因而剛性好。

工作臺面積 Worktable size mm 850×1700

T型槽（數量×寬度×間距） T -slot(N×W×D) mm 5×125/2×125

左右行程（X軸） X axis travel mm 1650

前后行程（Y軸） Y axis travel mm 850

上下行程（Z軸） Z axis travel mm 850

主軸中心至立柱導軌距離 Distance from spindle center to column front mm 935

主軸端面至工作臺面距離 Distance from spindle end to worktable mm 120～970

長×寬×高 L×W×H mm 5900×3250×3500

工作臺承載重量 Max. load bearing of worktable Kg 1600

機床重量（約） Machine weight Kg 16000
